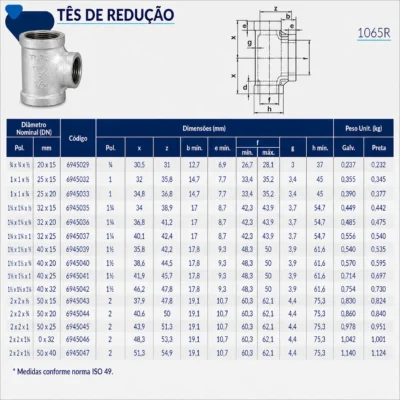

Aplicações
As conexões TUPY NPT-Média Pressão são aplicadas para a condução de líquidos, gases e vapores.
Inspeção
As conexões TUPY NPT-Média Pressão são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6925, ASME B 16.3, ASME B 16.14 e ASME B 16.39.
Marcas
As conexões TUPY NPT-Média Pressão, quando as dimensões permitem, são gravadas com as seguintes identificações:
- Marca TUPY® (exceto nos diâmetros nominais de 3/8 x 1/4 a 3/4 x 1/2 nas Buchas de Redução e 1/4 e 3/8 nos Bujões).
- O diâmetro nominal.
- O monograma MI (Malleable Iron = Ferro Maleável) exceto nas Buchas de Redução e Bujões.
- O número 150 (Indicativo da classe), exceto nas Buchas de Redução e Bujões.
- O nome BRAZIL (Indicativo do País produtor).
- O monograma NPT (National Pipe Taper), somente nas Buchas de Redução e Bujões.
- O monograma (Underwiters Laboratories Inc.)
Material
As conexões TUPY NPT-Média Pressão são produzidas em conformidade com as normas ABNT NBR 6590 e ASTM A-197M em ferro maleável preto.
Normas de fabricação
As conexões TUPY NPT-Média Pressão são produzidas em conformidade com as especificações da norma ABNT NBR 6925 e ASME B 16.3, exceto as Buchas de Redução e os Bujões que obedecem a norma ASME B 16.14 e uniões ASME B 16.39. Lembramos que, dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.
Notas
A Tupy S.A. reserva-se ao direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas. Os pesos (kg) constantes desta lista de preços, estão sujeitos a alterações sem prévio aviso. Para sua segurança exija que as conexões adquiridas estejam em conformidade com as normas citadas e que sejam realizados testes de estanqueidade antes da utilização definitiva das redes instaladas.
Proteção superficial
As conexões TUPY NPT-Média Pressão são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323 e ASTM A-153. Outros revestimentos especiais (pinturas Epóxi, cataforética, híbrida, dupla galvanização, etc.), podem ser fornecidos sob consulta.
Rosca
As roscas de vedação das conexões TUPY NPT-Média Pressão são produzidas em conformidade com as especificações das normas ABNT NBR 12912 e ANSI B 1.20.1. (rosca interna e externa cônica). Outros tipos, produzidos sob consulta.
Tabela de pressão
Pressão máxima de serviço
| Temperatura °C | 1/4 a 1 (psi)* | Uniões de 1 1/4 a 2 (psi)** | 2 1/2 a 6 (MPa)*** |
|---|---|---|---|
| -29 a 66 | 300 | 300 | 2,1 |
| 93 | 265 | 265 | 1,8 |
| 121 | 225 | 225 | 1,5 |
| 149 | 185 | 185 | 1,3 |
| 177 | 150 | 150 | 1,0 |
| 204 | 0 | 110 | 0,7 |
| 232 | 0 | 75 | 0,5 |
Conversão de unidades: 1 bar = 14,5 psi; 1 bar = 1 kgf/cm²; 1 bar = 0,1 MPa; 1 psi = 1 lbf/pol².
* Conforme ASME B 16.3. ** Conforme ASME B 16.39. *** Conforme ABNT NBR 6925.
