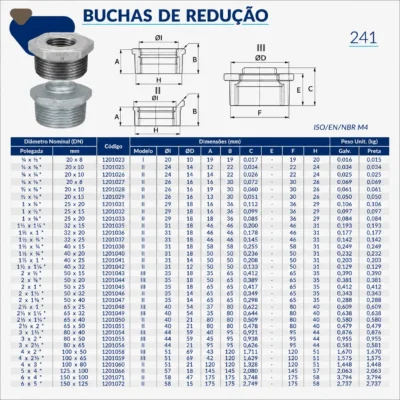

Tupy – Bucha de Redução BSP

SKU: TUPY-BSP150-12-01 Categorias: , Tag: Marca:
Adicionar o orçamento

Available Options

ThumbnailSKUAcabamentoReduçãoQuantity
120102333Galvanizado ZincadoCOD023 = 3/8" x 1/4"
120102533Galvanizado ZincadoCOD025 = 1/2" x 1/4"
120102633Galvanizado ZincadoCOD026 = 1/2" x 3/8"
120102733Galvanizado ZincadoCOD027 = 3/4" x 1/4"
120102833Galvanizado ZincadoCOD028 = 3/4" x 3/8'
120102933Galvanizado ZincadoCOD029 = 3/4"x 1/2"
120103133Galvanizado ZincadoCOD031 = 1" x 3/8"
120103233Galvanizado ZincadoCOD032 = 1" x 1/2"
120103333Galvanizado ZincadoCOD033 = 1" x 3/4"
120103533Galvanizado ZincadoCOD035 = 1.1/4" x 1/2"
120103633Galvanizado ZincadoCOD036 = 1.1/4" x 3/4"
120103733Galvanizado ZincadoCOD037 = 1.1/4" x 1"
120103933Galvanizado ZincadoCOD039 = 1.1/2" x 1/2"
120104033Galvanizado ZincadoCOD040 = 1.1/2" x 3/4"
120104133Galvanizado ZincadoCOD041 = 1.1/2" x 1"
120104233Galvanizado ZincadoCOD042 = 1.1/2" x 1.1/4"
120104333Galvanizado ZincadoCOD043 = 2" x 1/2"
120104433Galvanizado ZincadoCOD044 = 2" x 3/4"
120104533Galvanizado ZincadoCOD045 = 2" x 1"
120104633Galvanizado ZincadoCOD046 = 2" x 1.1/4"
120104733Galvanizado ZincadoCOD047 = 2" x 1.1/2"
120104833Galvanizado ZincadoCOD048 = 2.1/2" x 1"
120104933Galvanizado ZincadoCOD049 = 2.1/2" x 1.1/4"
120105033Galvanizado ZincadoCOD050 = 2.1/2" x 1.1/2"
120105133Galvanizado ZincadoCOD051 = 2.1/2" x 2"
120105433Galvanizado ZincadoCOD054 = 3" x 1.1/2"
120105533Galvanizado ZincadoCOD055 = 3" x 2"
120105633Galvanizado ZincadoCOD056 = 3" x 2.1/2"
120105833Galvanizado ZincadoCOD058 = 4" x 2"
120105933Galvanizado ZincadoCOD059 = 4" x 2.1/2"
120106033Galvanizado ZincadoCOD060 = 4" x 3 "
120106633Galvanizado ZincadoCOD066 = 5" x 4"
120107133Galvanizado ZincadoCOD071 = 6" x 4"
120107233Galvanizado ZincadoCOD072 = 6"x 5"
120102331Preto OleadoCOD023 = 3/8" x 1/4"
120102531Preto OleadoCOD025 = 1/2" x 1/4"
120102631Preto OleadoCOD026 = 1/2" x 3/8"
120102731Preto OleadoCOD027 = 3/4" x 1/4"
120102831Preto OleadoCOD028 = 3/4" x 3/8'
120102931Preto OleadoCOD029 = 3/4"x 1/2"
120103131Preto OleadoCOD031 = 1" x 3/8"
120103231Preto OleadoCOD032 = 1" x 1/2"
120103331Preto OleadoCOD033 = 1" x 3/4"
120103531Preto OleadoCOD035 = 1.1/4" x 1/2"
120103631Preto OleadoCOD036 = 1.1/4" x 3/4"
120103731Preto OleadoCOD037 = 1.1/4" x 1"
120103931Preto OleadoCOD039 = 1.1/2" x 1/2"
120104031Preto OleadoCOD040 = 1.1/2" x 3/4"
120104131Preto OleadoCOD041 = 1.1/2" x 1"
120104231Preto OleadoCOD042 = 1.1/2" x 1.1/4"
120104331Preto OleadoCOD043 = 2" x 1/2"
120104431Preto OleadoCOD044 = 2" x 3/4"
120104531Preto OleadoCOD045 = 2" x 1"
120104631Preto OleadoCOD046 = 2" x 1.1/4"
120104731Preto OleadoCOD047 = 2" x 1.1/2"
120104831Preto OleadoCOD048 = 2.1/2" x 1"
120104931Preto OleadoCOD049 = 2.1/2" x 1.1/4"
120105031Preto OleadoCOD050 = 2.1/2" x 1.1/2"
120105131Preto OleadoCOD051 = 2.1/2" x 2"
120105431Preto OleadoCOD054 = 3" x 1.1/2"
120105531Preto OleadoCOD055 = 3" x 2"
120105631Preto OleadoCOD056 = 3" x 2.1/2"
120105831Preto OleadoCOD058 = 4" x 2"
120105931Preto OleadoCOD059 = 4" x 2.1/2"
120106031Preto OleadoCOD060 = 4" x 3 "
120106631Preto OleadoCOD066 = 5" x 4"
120107131Preto OleadoCOD071 = 6" x 4"
120107231Preto OleadoCOD072 = 6"x 5"

Aplicações

As conexões TUPY BSP são aplicadas para a condução de água, gás, vapor, óleo e outras aplicações hidráulicas em geral.

Inspeção

As conexões TUPY BSP são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242.

Marcas

As conexões TUPY BSP, quando as dimensões permitem, são gravadas com a marca TUPY® ou ® e/ou com a identificação do diâmetro nominal. Possuem também a marca do Inmetro.

Material

As conexões TUPY BSP são produzidas em ferro maleável preto, em conformidade com as normas ABNT NBR 6590, ISO 5922 e EN 1542.

Normas de fabricação

As conexões TUPY BSP são produzidas em conformidade com as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242 e especificações TUPY. Dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.

Notas

A Tupy S.A. reserva-se o direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas. Os pesos constantes nesta lista de preços estão sujeitos a alterações sem prévio aviso. Para sua segurança, exija que as conexões adquiridas estejam em conformidade com as normas citadas e realize testes de estanqueidade antes da utilização definitiva das redes instaladas.

Proteção superficial

As conexões TUPY BSP são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323, ISO 49 e EN 10242. Outros revestimentos especiais podem ser fornecidos sob consulta.

Rosca

As roscas de vedação das conexões TUPY BSP são produzidas em conformidade com as especificações da NBR NM ISO 7-1 e as roscas de acoplamento, conforme ABNT NBR 8133 e ISO 228. Outros tipos de roscas podem ser produzidos sob encomenda.

Tabela de pressão

Pressão de serviço na condução de fluidos* Até 120°C Até 300°C Pressão de teste
Temperatura Até 120°C Até 300°C Ambiente
lbf/pol² 360 290 1500
kgf/cm² (bar) 25 20 100

Conversão de unidades

1 bar 14,5 psi
1 bar 1 kgf/cm²
1 bar 0,1 MPa
1 psi 1 lbf/pol²

* Conforme ABNT NBR 6943, ISO 49 e EN 10242.

Peso Não aplicável
Acabamento

Galvanizado Zincado, Preto Oleado
Redução

COD023 = 3/8" x 1/4", COD025 = 1/2" x 1/4", COD026 = 1/2" x 3/8", COD027 = 3/4" x 1/4", COD028 = 3/4" x 3/8', COD029 = 3/4"x 1/2", COD031 = 1" x 3/8", COD032 = 1" x 1/2", COD033 = 1" x 3/4", COD035 = 1.1/4" x 1/2", COD036 = 1.1/4" x 3/4", COD037 = 1.1/4" x 1", COD039 = 1.1/2" x 1/2", COD040 = 1.1/2" x 3/4", COD041 = 1.1/2" x 1", COD042 = 1.1/2" x 1.1/4", COD043 = 2" x 1/2", COD044 = 2" x 3/4", COD045 = 2" x 1", COD046 = 2" x 1.1/4", COD047 = 2" x 1.1/2", COD048 = 2.1/2" x 1", COD049 = 2.1/2" x 1.1/4", COD050 = 2.1/2" x 1.1/2", COD051 = 2.1/2" x 2", COD054 = 3" x 1.1/2", COD055 = 3" x 2", COD056 = 3" x 2.1/2", COD058 = 4" x 2", COD059 = 4" x 2.1/2", COD060 = 4" x 3 ", COD066 = 5" x 4", COD071 = 6" x 4", COD072 = 6"x 5"
