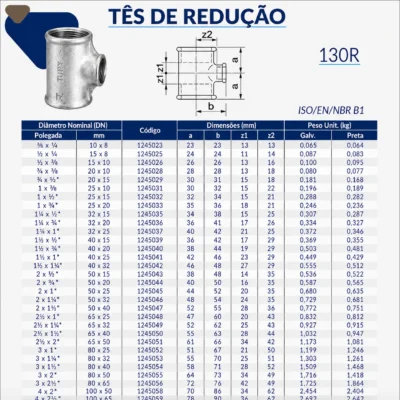

Tupy – Tê de Redução BSP

SKU: TUPY-BSP150-12-45 Categorias: , Tag: Marca:
Adicionar o orçamento

Available Options

ThumbnailSKUReduçãoAcabamentoQuantity
124502333COD023 = 3/8" x 1/4"Galvanizado Zincado
124502331COD023 = 3/8" x 1/4"Preto Oleado
124502533COD025 = 1/2" x 1/4"Galvanizado Zincado
124502531COD025 = 1/2" x 1/4"Preto Oleado
124502633COD026 = 1/2" x 3/8"Galvanizado Zincado
124502631COD026 = 1/2" x 3/8"Preto Oleado
124502833COD028 = 3/4" x 3/8"Galvanizado Zincado
124502831COD028 = 3/4" x 3/8"Preto Oleado
124502933COD029 = 3/4" x 1/2"Galvanizado Zincado
124502931COD029 = 3/4" x 1/2"Preto Oleado
124503133COD031 = 1" x 3/8"Galvanizado Zincado
124503131COD031 = 1" x 3/8"Preto Oleado
124503233COD032 = 1" x 1/2"Galvanizado Zincado
124503231COD032 = 1" x 1/2"Preto Oleado
124503333COD033 = 1" x 3/4"Galvanizado Zincado
124503331COD033 = 1" x 3/4"Preto Oleado
124503533COD035 = 1 1/4" x 1/2"Galvanizado Zincado
124503531COD035 = 1 1/4" x 1/2"Preto Oleado
124503633COD036 = 1 1/4" x 3/4"Galvanizado Zincado
124503631COD036 = 1 1/4" x 3/4"Preto Oleado
124503733COD037 = 1 1/4" x 1"Galvanizado Zincado
124503731COD037 = 1 1/4" x 1"Preto Oleado
124503933COD039 = 1 1/2" x 1/2"Galvanizado Zincado
124503931COD039 = 1 1/2" x 1/2"Preto Oleado
124504033COD040 = 1 1/2" x 3/4"Galvanizado Zincado
124504031COD040 = 1 1/2" x 3/4"Preto Oleado
124504133COD041 = 1 1/2" x 1"Galvanizado Zincado
124504131COD041 = 1 1/2" x 1"Preto Oleado
124504233COD042 = 1 1/2" x 1 1/4"Galvanizado Zincado
124504231COD042 = 1 1/2" x 1 1/4"Preto Oleado
124504333COD043 = 2" x 1/2"Galvanizado Zincado
124504331COD043 = 2" x 1/2"Preto Oleado
124504433COD044 = 2" x 3/4"Galvanizado Zincado
124504431COD044 = 2" x 3/4"Preto Oleado
124504533COD045 = 2" x 1"Galvanizado Zincado
124504531COD045 = 2" x 1"Preto Oleado
124504633COD046 = 2" x 1 1/4"Galvanizado Zincado
124504631COD046 = 2" x 1 1/4"Preto Oleado
124504733COD047 = 2" x 1 1/2"Galvanizado Zincado
124504731COD047 = 2" x 1 1/2"Preto Oleado
124504833COD048 = 2 1/2" x 1"Galvanizado Zincado
124504831COD048 = 2 1/2" x 1"Preto Oleado
124504933COD049 = 2 1/2" x 1 1/4"Galvanizado Zincado
124504931COD049 = 2 1/2" x 1 1/4"Preto Oleado
124505033COD050 = 2 1/2" x 1 1/2"Galvanizado Zincado
124505031COD050 = 2 1/2" x 1 1/2"Preto Oleado
124505133COD051 = 2 1/2" x 2"Galvanizado Zincado
124505131COD051 = 2 1/2" x 2"Preto Oleado
124505233COD052 = 3" x 1"Galvanizado Zincado
124505231COD052 = 3" x 1"Preto Oleado
124505333COD053 = 3" x 1 1/4"Galvanizado Zincado
124505331COD053 = 3" x 1 1/4"Preto Oleado
124505433COD054 = 3" x 1 1/2"Galvanizado Zincado
124505431COD054 = 3" x 1 1/2"Preto Oleado
124505533COD055 = 3" x 2"Galvanizado Zincado
124505531COD055 = 3" x 2"Preto Oleado
124505633COD056 = 3" x 2 1/2"Galvanizado Zincado
124505631COD056 = 3" x 2 1/2"Preto Oleado
124505833COD058 = 4" x 2"Galvanizado Zincado
124505831COD058 = 4" x 2"Preto Oleado
124505933COD059 = 4" x 2 1/2"Galvanizado Zincado
124505931COD059 = 4" x 2 1/2"Preto Oleado
124506033COD060 = 4" x 3"Galvanizado Zincado
124506031COD060 = 4" x 3"Preto Oleado

Aplicações

As conexões TUPY BSP são aplicadas para a condução de água, gás, vapor, óleo e outras aplicações hidráulicas em geral.

Inspeção

As conexões TUPY BSP são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242.

Marcas

As conexões TUPY BSP, quando as dimensões permitem, são gravadas com a marca TUPY® ou ® e/ou com a identificação do diâmetro nominal. Possuem também a marca do Inmetro.

Material

As conexões TUPY BSP são produzidas em ferro maleável preto, em conformidade com as normas ABNT NBR 6590, ISO 5922 e EN 1542.

Normas de fabricação

As conexões TUPY BSP são produzidas em conformidade com as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242 e especificações TUPY. Dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.

Notas

A Tupy S.A. reserva-se o direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas. Os pesos constantes nesta lista de preços estão sujeitos a alterações sem prévio aviso. Para sua segurança, exija que as conexões adquiridas estejam em conformidade com as normas citadas e realize testes de estanqueidade antes da utilização definitiva das redes instaladas.

Proteção superficial

As conexões TUPY BSP são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323, ISO 49 e EN 10242. Outros revestimentos especiais podem ser fornecidos sob consulta.

Rosca

As roscas de vedação das conexões TUPY BSP são produzidas em conformidade com as especificações da NBR NM ISO 7-1 e as roscas de acoplamento, conforme ABNT NBR 8133 e ISO 228. Outros tipos de roscas podem ser produzidos sob encomenda.

Tabela de pressão

Pressão de serviço na condução de fluidos* Até 120°C Até 300°C Pressão de teste
Temperatura Até 120°C Até 300°C Ambiente
lbf/pol² 360 290 1500
kgf/cm² (bar) 25 20 100

Conversão de unidades

1 bar 14,5 psi
1 bar 1 kgf/cm²
1 bar 0,1 MPa
1 psi 1 lbf/pol²

* Conforme ABNT NBR 6943, ISO 49 e EN 10242.

Peso Não aplicável
Redução

COD028 = 3/4" x 3/8", COD029 = 3/4" x 1/2", COD035 = 1 1/4" x 1/2", COD036 = 1 1/4" x 3/4", COD037 = 1 1/4" x 1", COD039 = 1 1/2" x 1/2", COD040 = 1 1/2" x 3/4", COD041 = 1 1/2" x 1", COD042 = 1 1/2" x 1 1/4", COD046 = 2" x 1 1/4", COD047 = 2" x 1 1/2", COD048 = 2 1/2" x 1", COD049 = 2 1/2" x 1 1/4", COD050 = 2 1/2" x 1 1/2", COD051 = 2 1/2" x 2", COD052 = 3" x 1", COD053 = 3" x 1 1/4", COD054 = 3" x 1 1/2", COD056 = 3" x 2 1/2", COD059 = 4" x 2 1/2", COD060 = 4" x 3", COD129 = 3/4" x 1/2", COD135 = 1 1/4" x 1/2", COD137 = 1 1/4" x 1", COD139 = 1 1/2" x 1/2", COD141 = 1 1/2" x 1", COD146 = 2" x 1", COD233 = 3/4" x 1", COD023 = 3/8" x 1/4", COD025 = 1/2" x 1/4", COD026 = 1/2" x 3/8", COD031 = 1" x 3/8", COD032 = 1" x 1/2", COD033 = 1" x 3/4", COD043 = 2" x 1/2", COD044 = 2" x 3/4", COD045 = 2" x 1", COD055 = 3" x 2", COD058 = 4" x 2"
Acabamento

Galvanizado Zincado, Preto Oleado
