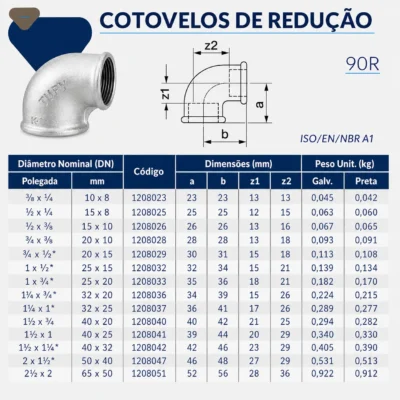

Tupy – Cotovelo de Redução BSP

SKU: TUPY-BSP150-12-08 Categorias: , Tag: Marca:
Adicionar o orçamento

Available Options

ThumbnailSKUAcabamentoReduçãoQuantity
120802333Galvanizado ZincadoCOD023 = 3/8" x 1/4"
120802331Preto OleadoCOD023 = 3/8" x 1/4"
120802533Galvanizado ZincadoCOD025 = 1/2" x 1/4"
120802531Preto OleadoCOD025 = 1/2" x 1/4"
120802633Galvanizado ZincadoCOD026 = 1/2" x 3/8"
120802631Preto OleadoCOD026 = 1/2" x 3/8"
120802833Galvanizado ZincadoCOD028 = 3/4" x 3/8'
120802831Preto OleadoCOD028 = 3/4" x 3/8'
120802933Galvanizado ZincadoCOD029 = 3/4"x 1/2"
120802931Preto OleadoCOD029 = 3/4"x 1/2"
120803233Galvanizado ZincadoCOD032 = 1" x 1/2"
120803231Preto OleadoCOD032 = 1" x 1/2"
120803333Galvanizado ZincadoCOD033 = 1" x 3/4"
120803331Preto OleadoCOD033 = 1" x 3/4"
120803633Galvanizado ZincadoCOD036 = 1.1/4" x 3/4"
120803631Preto OleadoCOD036 = 1.1/4" x 3/4"
120803733Galvanizado ZincadoCOD037 = 1.1/4" x 1"
120803731Preto OleadoCOD037 = 1.1/4" x 1"
120804033Galvanizado ZincadoCOD040 = 1.1/2" x 3/4"
120804031Preto OleadoCOD040 = 1.1/2" x 3/4"
120804133Galvanizado ZincadoCOD041 = 1.1/2" x 1"
120804131Preto OleadoCOD041 = 1.1/2" x 1"
120804233Galvanizado ZincadoCOD042 = 1.1/2" x 1.1/4"
120804231Preto OleadoCOD042 = 1.1/2" x 1.1/4"
120804733Galvanizado ZincadoCOD047 = 2" x 1.1/2"
120804731Preto OleadoCOD047 = 2" x 1.1/2"
120805133Galvanizado ZincadoCOD051 = 2.1/2" x 2"
120805131Preto OleadoCOD051 = 2.1/2" x 2"

Aplicações

As conexões TUPY BSP são aplicadas para a condução de água, gás, vapor, óleo e outras aplicações hidráulicas em geral.

Inspeção

As conexões TUPY BSP são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242.

Marcas

As conexões TUPY BSP, quando as dimensões permitem, são gravadas com a marca TUPY® ou ® e/ou com a identificação do diâmetro nominal. Possuem também a marca do Inmetro.

Material

As conexões TUPY BSP são produzidas em ferro maleável preto, em conformidade com as normas ABNT NBR 6590, ISO 5922 e EN 1542.

Normas de fabricação

As conexões TUPY BSP são produzidas em conformidade com as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242 e especificações TUPY. Dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.

Notas

A Tupy S.A. reserva-se o direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas. Os pesos constantes nesta lista de preços estão sujeitos a alterações sem prévio aviso. Para sua segurança, exija que as conexões adquiridas estejam em conformidade com as normas citadas e realize testes de estanqueidade antes da utilização definitiva das redes instaladas.

Proteção superficial

As conexões TUPY BSP são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323, ISO 49 e EN 10242. Outros revestimentos especiais podem ser fornecidos sob consulta.

Rosca

As roscas de vedação das conexões TUPY BSP são produzidas em conformidade com as especificações da NBR NM ISO 7-1 e as roscas de acoplamento, conforme ABNT NBR 8133 e ISO 228. Outros tipos de roscas podem ser produzidos sob encomenda.

Tabela de pressão

Pressão de serviço na condução de fluidos* Até 120°C Até 300°C Pressão de teste
Temperatura Até 120°C Até 300°C Ambiente
lbf/pol² 360 290 1500
kgf/cm² (bar) 25 20 100

Conversão de unidades

1 bar 14,5 psi
1 bar 1 kgf/cm²
1 bar 0,1 MPa
1 psi 1 lbf/pol²

* Conforme ABNT NBR 6943, ISO 49 e EN 10242.

Peso Não aplicável
Acabamento

Galvanizado Zincado, Preto Oleado
Redução

COD023 = 3/8" x 1/4", COD025 = 1/2" x 1/4", COD026 = 1/2" x 3/8", COD028 = 3/4" x 3/8', COD029 = 3/4"x 1/2", COD032 = 1" x 1/2", COD033 = 1" x 3/4", COD036 = 1.1/4" x 3/4", COD037 = 1.1/4" x 1", COD040 = 1.1/2" x 3/4", COD041 = 1.1/2" x 1", COD042 = 1.1/2" x 1.1/4", COD047 = 2" x 1.1/2", COD051 = 2.1/2" x 2"
